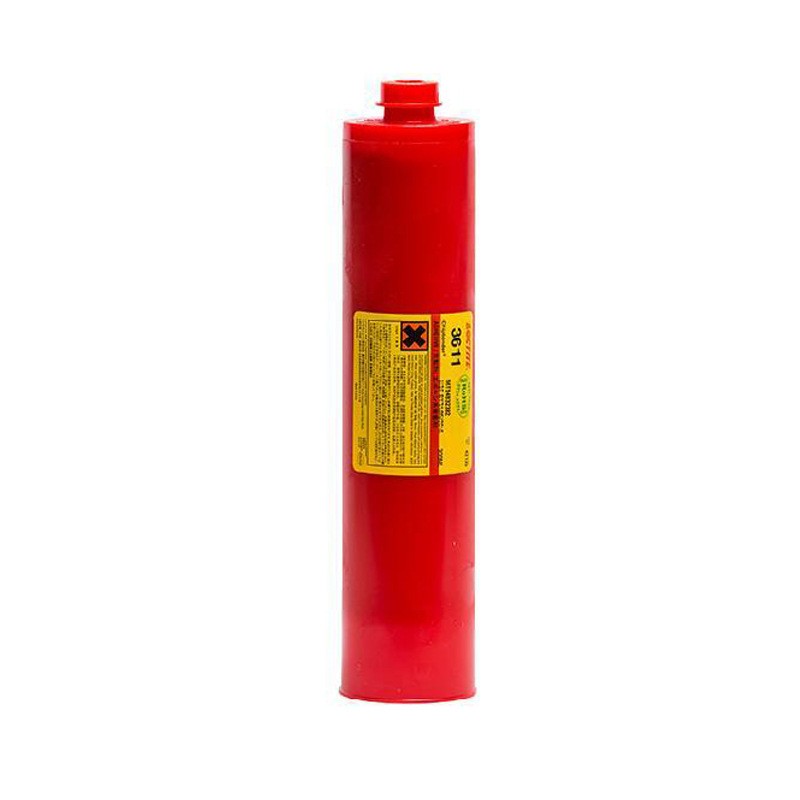

Loctite 3611 là keo dán linh kiện SMD một thành phần, công nghệ epoxy, dạng gel nhớt màu đỏ, đóng rắn bằng nhiệt, được thiết kế để cố định linh kiện gắn bề mặt lên bo mạch PCB trước quá trình hàn sóng. Sản phẩm quy cách 300ML/ống, phù hợp cho dây chuyền SMT tốc độ cao, sản xuất bo mạch điện tử, cố định linh kiện nhỏ và các quy trình cần keo surface mount adhesive có độ bền ướt rất cao, khả năng điểm keo ổn định và độ tin cậy tốt trong quá trình xử lý nhiệt.
Loctite 3611 Surface Mount Adhesive – Keo epoxy dán linh kiện SMD 300ML cho bo mạch PCB trước hàn sóng
Loctite 3611 là dòng keo dán linh kiện SMD chuyên dụng của Henkel Loctite, được phát triển cho các quy trình lắp ráp bo mạch cần cố định linh kiện trước khi đưa qua công đoạn hàn sóng. Trong sản xuất SMT, linh kiện gắn bề mặt cần được giữ chắc ở đúng vị trí để tránh lệch, rơi hoặc dịch chuyển trong quá trình vận chuyển, gia nhiệt và hàn. Loctite 3611 giúp tạo điểm keo ổn định, có độ bền ướt cao và phù hợp với các dây chuyền sản xuất tốc độ cao.
Sản phẩm là keo một thành phần nên không cần pha trộn trước khi sử dụng, giúp giảm lỗi thao tác và nâng cao tính ổn định giữa các lô sản xuất. Dạng gel nhớt màu đỏ giúp dễ quan sát vị trí điểm keo trên PCB, đồng thời khả năng huỳnh quang dưới tia UV hỗ trợ kiểm tra chất lượng trong quy trình sản xuất. Loctite 3611 có thể sử dụng bằng phương pháp pin transfer hoặc stencil print, phù hợp cho các nhà máy điện tử cần kiểm soát lượng keo, độ cao điểm keo và tính nhất quán trong lắp ráp hàng loạt.
Ưu điểm của Loctite 3611 Surface Mount Adhesive trong dây chuyền SMT tốc độ cao và sản xuất bo mạch điện tử
Loctite 3611 có ưu điểm nổi bật là phù hợp cho các dây chuyền SMT cần tốc độ xử lý nhanh. Sản phẩm được thiết kế cho những ứng dụng cần thời gian đóng rắn nhanh bằng nhiệt, giúp rút ngắn chu kỳ sản xuất và hỗ trợ hiệu quả cho quy trình hàn sóng. Với điều kiện nhiệt phù hợp, keo có thể đạt độ ổn định nhanh, giúp linh kiện được giữ chắc trước khi chuyển sang công đoạn tiếp theo.
Một ưu điểm khác của Loctite 3611 là độ bền ướt rất cao. Điều này giúp điểm keo giữ được khả năng cố định linh kiện tốt hơn trước khi đóng rắn hoàn toàn, đặc biệt trong quá trình di chuyển bo mạch hoặc khi linh kiện chịu rung nhẹ trong dây chuyền. Sản phẩm cũng có khả năng hấp thụ ẩm rất thấp, giúp duy trì khả năng phân phối keo trong điều kiện tiếp xúc ẩm lâu hơn và giảm nguy cơ tạo bọt rỗng trong keo sau khi đóng rắn.
Loctite 3611 cũng hỗ trợ kiểm tra bằng tia UV nhờ đặc tính huỳnh quang. Trong sản xuất điện tử, việc kiểm tra điểm keo là rất quan trọng để phát hiện thiếu keo, lệch keo hoặc điểm keo không đạt yêu cầu. Đặc tính này giúp nhà máy dễ kiểm soát chất lượng hơn, đặc biệt trong các dây chuyền có yêu cầu kiểm tra tự động hoặc kiểm tra bằng thiết bị quang học.
Ứng dụng của Loctite 3611 cho linh kiện SMD, PCB, chipbonder, pin transfer và stencil print
Loctite 3611 được sử dụng chủ yếu để dán linh kiện SMD lên bo mạch PCB trước hàn sóng. Sản phẩm phù hợp cho điện trở, tụ điện, diode, linh kiện chip, linh kiện nhỏ và các cụm điện tử cần được cố định ổn định trong quá trình gia nhiệt. Ngoài ứng dụng surface mount adhesive, sản phẩm cũng có thể dùng cho một số ứng dụng dán chi tiết nhỏ trong điều kiện phù hợp.
Trong quy trình pin transfer, Loctite 3611 có thể được dùng để tạo điểm keo trên PCB với lượng keo được kiểm soát theo kích thước pin, độ sâu nhúng và nhiệt độ keo. Trong quy trình stencil print, sản phẩm phù hợp với các hệ thống in stencil phổ biến, giúp tạo điểm keo đồng đều cho sản xuất hàng loạt. Đối với từng loại PCB, solder mask, linh kiện SMD, kích thước điểm keo và điều kiện lò sấy, người dùng nên thử nghiệm thực tế để xác nhận độ bám dính, độ cao điểm keo và hiệu quả sau hàn sóng.
Thông số sản phẩm Loctite 3611 Surface Mount Adhesive 300ML cho nhu cầu dán linh kiện SMD trên PCB
Thương hiệu: Henkel Loctite
Mã sản phẩm: 3611
Tên sản phẩm: Loctite 3611 Surface Mount Adhesive
Tên tham khảo: Loctite 3611 Chipbonder
Loại sản phẩm: Keo dán linh kiện SMD / Surface mount adhesive
Công nghệ: Epoxy
Loại hóa học: Epoxy
Thành phần: Một thành phần, không cần trộn
Ngoại quan: Gel nhớt màu đỏ
Đặc điểm nhận diện: Huỳnh quang dưới tia UV
Cơ chế đóng rắn: Đóng rắn bằng nhiệt
Ứng dụng chính: Cố định linh kiện SMD lên PCB trước hàn sóng
Phương pháp thi công: Pin transfer / Stencil print
Độ bền ướt: Rất cao
Tỷ trọng chưa đóng rắn tham khảo: 1.3 ở 25°C
Cách sử dụng Loctite 3611 Surface Mount Adhesive để đạt hiệu quả điểm keo ổn định
Trước khi sử dụng Loctite 3611, cần để sản phẩm sau khi lấy ra từ tủ lạnh cân bằng về nhiệt độ phòng trong thời gian phù hợp. Bề mặt PCB, linh kiện và thiết bị điểm keo cần sạch, ổn định và không bị nhiễm tạp chất. Tùy theo quy trình sản xuất, người dùng có thể sử dụng phương pháp pin transfer hoặc stencil print để đưa keo lên vị trí cần cố định linh kiện.
Sau khi điểm keo, đặt linh kiện SMD vào đúng vị trí và đưa bo mạch vào công đoạn gia nhiệt theo điều kiện kỹ thuật đã được xác nhận. Để đạt kết quả ổn định, cần kiểm soát lượng keo, nhiệt độ keo, nhiệt độ lò, thời gian gia nhiệt, kích thước điểm keo, độ cao điểm keo và độ chính xác của vị trí linh kiện. Nếu điểm keo quá nhỏ, linh kiện có thể không được giữ chắc; nếu điểm keo quá lớn, keo có thể ảnh hưởng đến vùng hàn hoặc ngoại quan của bo mạch.
Lưu ý khi sử dụng Loctite 3611 trong sản xuất SMT, PCB và lắp ráp điện tử
Nên sử dụng Loctite 3611 theo đúng hướng dẫn kỹ thuật của Henkel Loctite. Khi thao tác với keo epoxy công nghiệp, cần tránh để keo tiếp xúc trực tiếp với da và mắt, đồng thời sử dụng găng tay, kính bảo hộ và làm việc trong khu vực thông thoáng. Sản phẩm cần được bảo quản đúng nhiệt độ khuyến nghị để duy trì độ nhớt, khả năng phân phối và tính ổn định trong sản xuất.
Đối với các ứng dụng quan trọng như bo mạch điện tử xuất khẩu, thiết bị công nghiệp, sản phẩm có yêu cầu hàn sóng nghiêm ngặt hoặc dây chuyền SMT tốc độ cao, nên kiểm tra TDS/MSDS chính hãng trước khi sử dụng hàng loạt. Thông số kỹ thuật, điều kiện bảo quản, tốc độ đóng rắn và hiệu quả bám dính của Loctite 3611 có thể thay đổi tùy theo tài liệu cập nhật từ nhà sản xuất, vật liệu PCB, solder mask, thiết bị sử dụng và từng lô hàng thực tế.
Xem thêm tài liệu kỹ thuật chính hãng của Loctite 3611 tại website Henkel Loctite.
